Подключение кабеля к спутниковой антенне - важный этап установки системы, требующий внимания к деталям. Рассмотрим пошаговый процесс соединения кабеля с оборудованием Триколор.
Содержание
Необходимые инструменты и материалы
- Коаксиальный кабель 75 Ом
- F-коннекторы (штекеры)
- Канцелярский нож или стриппер
- Кусачки
- Кримпер для обжима коннекторов
- Изолента или термоусадочная трубка
Подготовка кабеля
Зачистка кабеля
- Отмерьте нужную длину кабеля с запасом 10-15 см
- Снимите 1.5 см верхней изоляции ножом
- Аккуратно отогните экранирующую оплетку назад
- Освободите центральную жилу, сняв 0.5 см внутренней изоляции
Установка F-коннектора
| Тип коннектора | Способ установки |
| Обжимной | Наденьте коннектор и обожмите кримпером |
| Вкручивающийся | Навинтите до упора на подготовленный кабель |

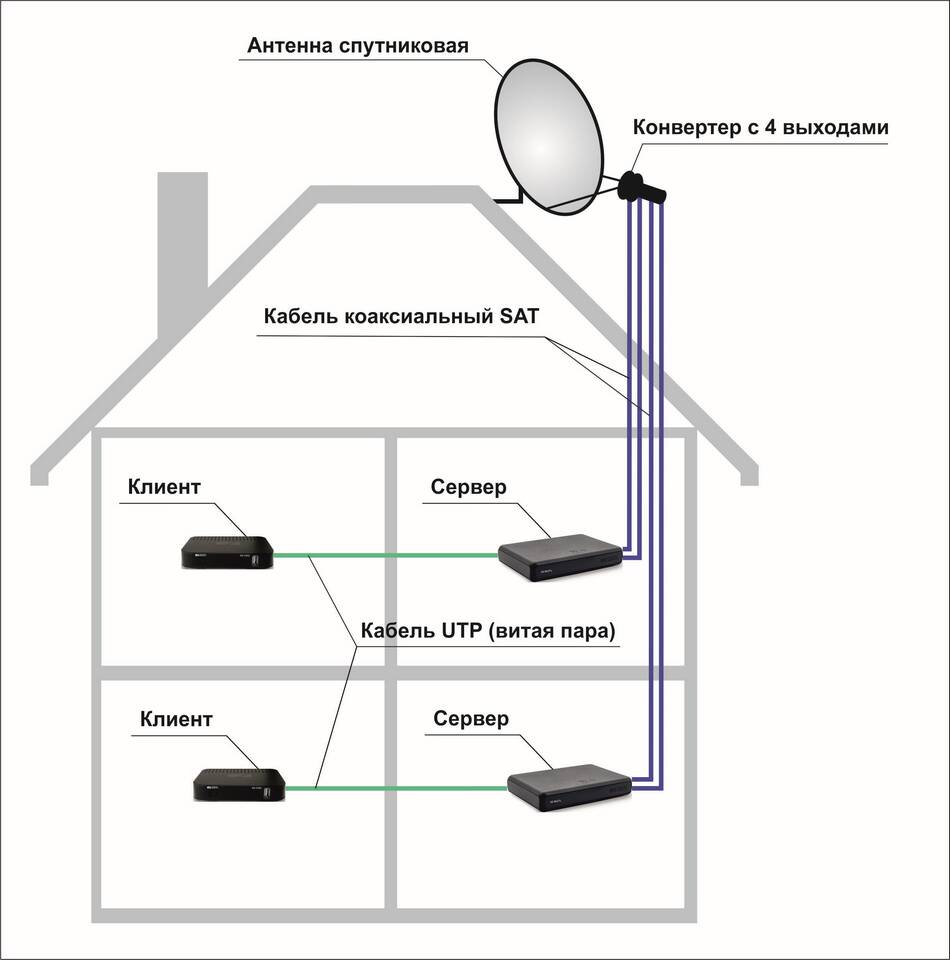

Подключение к оборудованию
Соединение с конвертером
- Найдите разъем LNB IN на конвертере антенны
- Плотно накрутите F-коннектор по часовой стрелке
- Не допускайте соприкосновения оплетки с центральной жилой
- Зафиксируйте соединение изолентой для защиты от влаги
Подключение к ресиверу
- Проложите кабель к месту установки ресивера
- Подсоедините кабель к разъему LNB IN на задней панели
- Для второго тюнера используйте разъем LNB OUT
- Убедитесь в надежности всех соединений
Проверка соединения
| Проблема | Решение |
| Нет сигнала | Проверьте целостность кабеля и качество соединений |
| Плохое качество изображения | Убедитесь в отсутствии перегибов кабеля |
| Прерывистый сигнал | Проверьте контакты в местах соединений |
Дополнительные рекомендации
- Используйте только качественный кабель с медной центральной жилой
- Избегайте резких перегибов кабеля (минимальный радиус 5 см)
- Закрепите кабель вдоль стены специальными клипсами
- Для уличных участков используйте кабель с двойной изоляцией
Правильное подключение кабеля обеспечивает стабильный сигнал и долговременную работу спутникового оборудования Триколор. При возникновении сложностей рекомендуется обратиться к специалистам по установке.
